Герконы (герконовые реле)

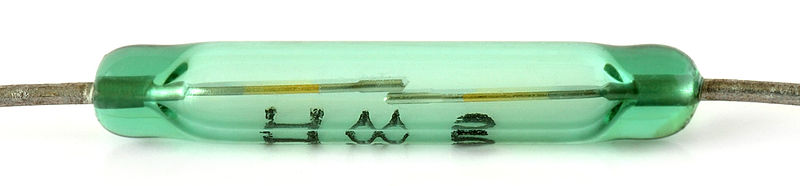

Геркон – электромеханическое устройство, состоящее из нескольких ферромагнитных контактов, запаянных между собой в герметично закрытую стеклянную колбу. Если к геркону поднести постоянный магнит, либо включить электромагнит, то контакты замкнутся. Герконы можно применять в качестве концевых выключателей, датчиков положения и прочее.

Из геркона с электромагнитной катушкой состоит герконовое реле.

Герконы

Герконы относятся к различным видам по контактной группе: с переключающимся контактом, размыкающимся и замыкающимся контактом.

Герконы с переключающимся контактом обладает тремя выводами: одна пара выводов замкнута при отсутствии магнитного поля; если магнитное поле присутствует – замыкается другая пара выводов.

Герконы с размыкающимся контактом наблюдаются, когда при отсутствии магнитного поля контакт замкнут, и при наличии магнитного поля он размыкается.

Герконы с замыкающимся контактом представляют собой контакт, разомкнутый при отсутствии магнитного поля. При наличии магнитного поля геркон замыкается.

Также герконы отличаются и по конструктивным особенностям: сухие и ртутные. В первом случае они с сухими контактами, а во втором – контактирующие поверхности смачивает капля ртути, вследствие чего в процессе работы предотвращается вибрация пластин и уменьшается электрическое сопротивление.

Чем отличается геркон от датчика Холла

Геркон – элемент, при должном изменении напряжения магнитного поля размыкающий или замыкающий электрическую цепь.
Датчик Холла представляет собой полупроводниковое устройство. Во время работы через него проходит электрический ток, за счет этого наблюдается поперечная разность потенциалов.

Преимущества

  • Контакты геркона находятся или в инертном газе, или в вакууме, поэтому обгорают слабо, даже если при размыкании или замыкании возникает искра между контактами.
  • Герконы долговечны. Срок службы может быть долговечен, если через геркон не пропускать большой ток, не бить его.
  • Имеет меньше размер, чем у классического реле.
  • В работе практически бесшумны.
  • Высокое быстродействие (относительно классических реле).
  • Для контактов не нужно применять драгоценные и тугоплавкие металлы.

Применение

Клавиатуры компьютеров и клавишных синтезаторов. Геркон с 90-х гг. прошлого века практически не применяется в клавиатурах компьютеров. В клавиатурах промышленных приборов востребована взрывобезопасность и долговечность.

Применяется в подводном оборудовании, верхней крышке ноутбука и прочее.
