Реле

Реле – это коммутирующее устройство, предназначенное для механического размыкания и замыкания контактов участков электрических цепей. Существует два основных типа реле: твердотельное и механическое.

В схемотехнике встречаются блоки с функцией переключения цепи по изменению какого-либо физического параметра. К примеру, реле указателя поворота в автомобиле или фотореле в светильнике.

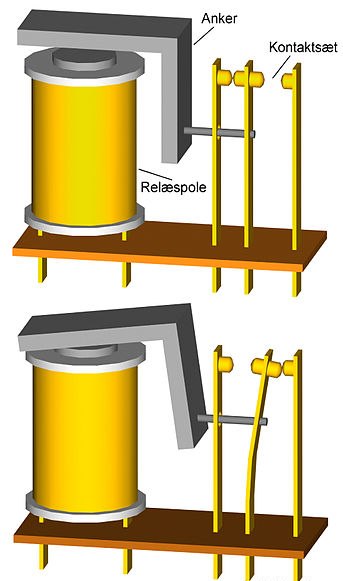

Реле

Главные компоненты электромагнитного реле:

  • электромагнит;
  • якорь;
  • переключатель.

Электромагнит представляет собой катушку заполненную проводом и магнитным сердечником.

Якорем является пластина, выполненная из магнитопровода.


По начальному состоянию контактов различают такие типы реле:

  • Нормально замкнутые контакты;
  • Нормально разомкнутые контакты;
  • Переключающиеся контакты.

Особенности работы

Работа реле заключается в использовании электромагнитных сил, возникающих в сердечнике катушки. Рабочие компоненты реле накрываются крышкой для предостережения механических воздействий. Над сердечником электромагнита установлен подвижный якорь (пластина) с одним или несколькими контактами. Напротив них находятся соответствующие парные неподвижные контакты. В нормальном положении якорь придерживается специальной пружиной. После подачи управляющего сигнала, электромагнит втягивает якорь и замыкает или размыкает силовые контакты. После отключения управляющего напряжения пружина возвращает якорь в исходное положение.

Управляемая цепь электрически никак не связана с управляющей. В управляемой цепи величина тока может быть существенно больше чем в управляющей. Источником управляющего сигнала могут быть: слаботочные электрические схемы, различные датчики, и другие приборы которые на выходе имеют минимальные значения тока и напряжения для срабатывания устройства.

В современной электронике реле используют для коммутирования больших нагрузок. В слаботочных цепях применяют транзисторы и тиристоры, если это возможно по техническим параметрам. При коммутировании больших токов, чтобы исключить пробой между контактами, используют специальную «масляную ячейку».
